详情
性能特点

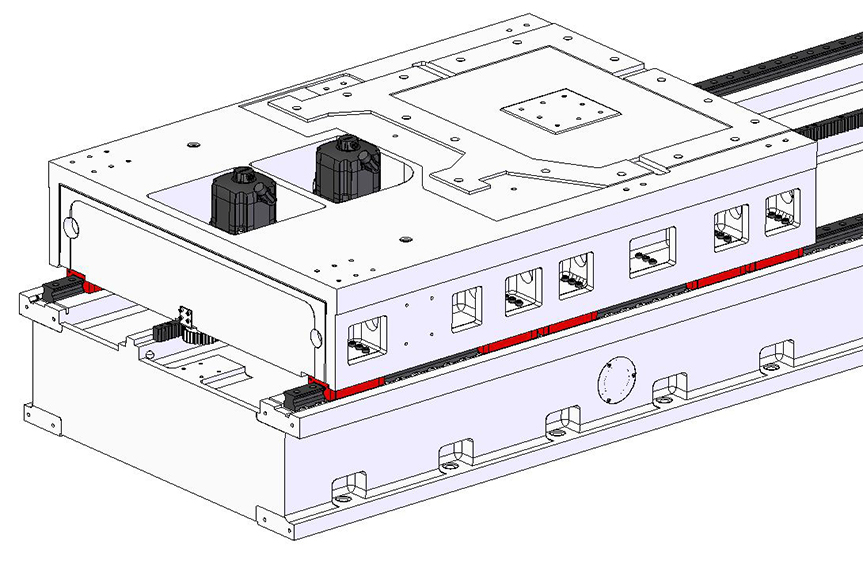

- 采用直线导轨和滑动导轨的组合设计，整机具有良好的抗震性；
- 矩形滑枕安装在全封闭铸铁主轴箱内，具有机械对称性和热对称性
- 高主轴转速、大功率、高扭矩
- 主轴轴承采用进口超精密角接触球轴承，采用油气润滑，主轴套筒采用冷却油循环冷却，保证主轴在高速运转时的稳定性；
- 完善的精度补偿系统：同轴度自检测补偿、滑枕挠度拉杆补偿、主轴箱重心偏移补偿和镗杆轴间补偿等措施
- 不同规格的附件头、回转工作台和其他附件使机床配置更加灵活

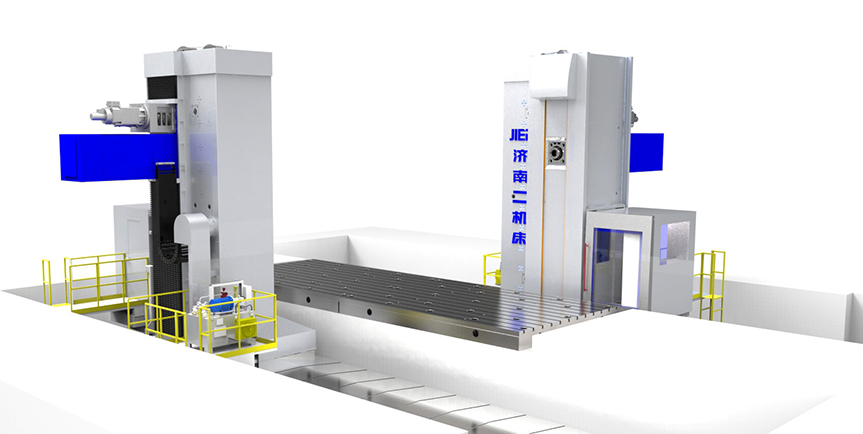

- 集成JIER S系列数控双面落地铣镗床专用软件，具有故障预警、钢丝绳寿命监控等功能，提高设备本质安全；
应用领域
- 机床可广泛应用于工程机械、工程机械、汽车等行业的各种铸、锻、焊等结构复杂的零件的粗、精加工，机床具有铣削、 镗削、钻孔、铰孔、攻丝、锪孔等功能，尤其适合对称结构类零件的加工，能够大幅提升加工效率和精度
主要技术参数
| 镗杆直径 | mm | ф130/ ф160/ ф200 |
| 铣轴直径 | mm | ф240 / ф260 / ф320 |
| 镗轴锥孔 | ISO 50 / ISO 60 | |
| 主轴功率 | kw | 31/58/81 |
| 主轴最大扭矩 | Nm | 3000/9600/13120 |
| 主轴最高转速 | rpm | 1200~2500 |
| 立柱横向行程（X 轴） | mm | 4000+n*1000 |
| 主轴箱垂直行程（Y 轴） | mm | 1200~2000/2000~4000/ 4000~6000 |
| 镗杆纵向行程（W 轴） | mm | 700/1200/1200 |
| 滑枕行程（Z 轴） | mm | 800/1200/1200 |
| 滑枕截面尺寸 | mm*mm | 420*450/450*500/ 500*550 |
| 最大移动速度 | m/min | X/Y:8,Z/W:6 |
