详情
主要特点
－ 连续运转模式（同步控制）
－ 整线生产节拍最高可达18次/分钟
－ 整线全自动换模时间≤3分钟
－ 隔音降噪全封闭

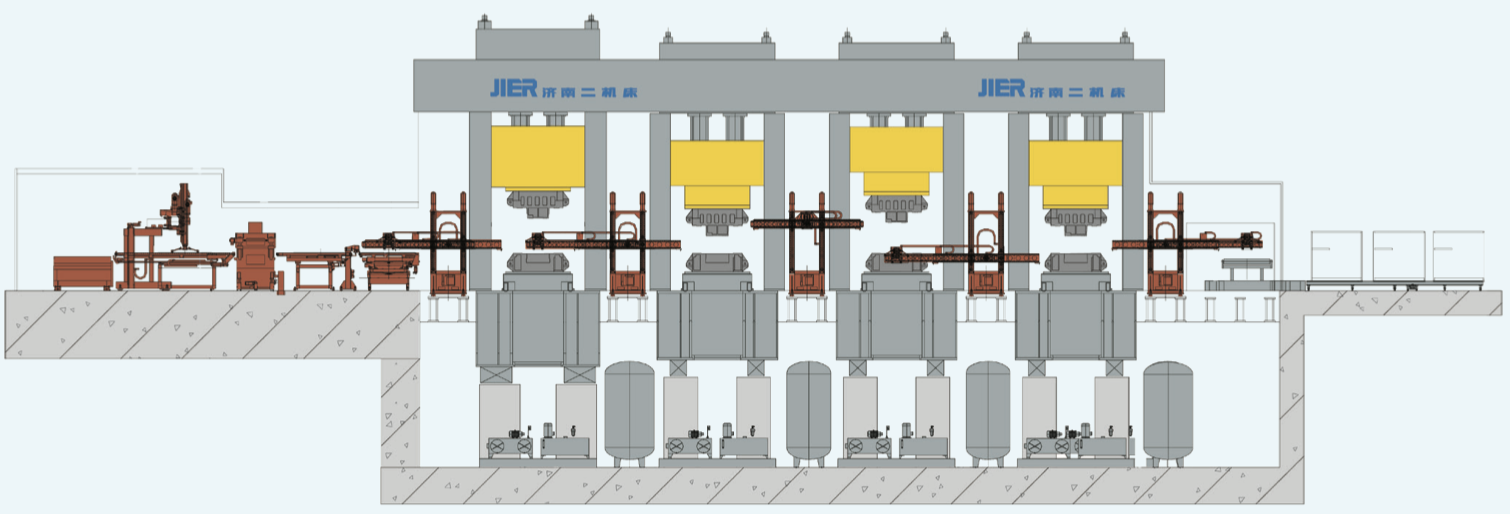

整线组成
线首单元
－ 垛料台车（２个）
－ 磁力分张装置
－ 高速桁架拆垛装置
－ 清洗、涂油机
－ 过度装置
－ 对中系统
－ 上料装置
压力机和传送单元
－ ４－５台压力机
－ 高速传送机构上料、传送、下料
线尾单元
－ 出料皮带
－ 质检台
－ 照明系统
－ 自动上架系统
主要技术参数
|
型号 技术参数 |
７１０００ｋＮ冲压线 |
６９０００ｋＮ冲压线 |
５４０００ｋＮ 冲压线 |
５００００ｋＮ 冲压线 |
５２５００ｋＮ 冲压线 |
|||||||
|
LS4- 2500 |
LS4- 1600 |
LS4- 1000 |
SL4- 2500 |
SE4- 1200 |
SE4- 1000 |
LS4- 2400 |
ES4- 1000 |
SL4- 2000 |
SL4- 1000 |
LS4- 2250 |
ES4- 1000 |
|
|
数量（台） |
1 |
1 |
3 |
1 |
2 |
2 |
1 |
3 |
1 |
3 |
1 |
3 |
|
整线生产节拍（次／分） |
8-15/8-18 |
1-16/1-18 |
8-15/8-18 |
1-16/1-18 |
8-15/8-18 |
|||||||
|
驱动形式 |
机械 |
伺服 |
机械 |
伺服 |
机械 |
|||||||
|
自动化形式 |
双臂／单臂 |
双臂／单臂 |
双臂／单臂 |
双臂／单臂 |
双臂／单臂 |
|||||||
|
行程（毫米） |
1400 |
1350 |
1350 |
1300 |
1100 |
1100 |
1400 |
1250 |
1300 |
1300 |
1400 |
1250 |
|
台面尺寸（毫米） |
2500×4600 |
2500×5000 |
2500×4600 |
2400×4500 |
2500×4500 |
|||||||
|
拉伸垫吨位（千牛） |
4500 |
— |
— |
4500 |
— |
— |
4500 |
— |
4500 |
— |
4500 |
— |
|
拉伸垫行程（毫米） |
350 |
— |
— |
350 |
— |
— |
350 |
— |
300 |
— |
350 |
— |
|
注：该表中冲压线的压力机数量和吨位配比可按照客户冲压工艺需要进行调配。 |
||||||||||||
